編號	品名	類別（公/母）	材質	電鍍規格	電鍍厚度	電鍍是否環保	產品規格

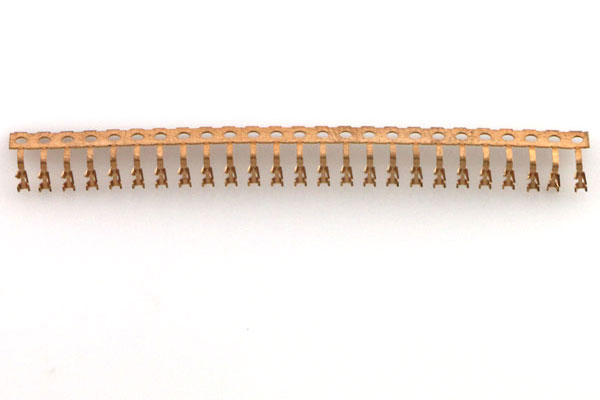

10-a	RF無線端子	公	C5210  T=0.2	鍍金	5u "	是

picth	衝速	尺寸公差	平麵度	正位度	垂直度	直線度	重量
1.27	300	+/-0.02	+/-0.02	+/-0.02	+/-0.02	+/-0.02	約0.02克

特點	端子細小，尺寸要精準
用途	手機信號接收用端子

⑴設計的無線端子必須滿足產品使用和技術性能，並能便於組裝及修配。

⑵設計的無線端子必須有利於提高金屬材料的利用率，減少材料的品種和規格，盡可能降低材料的消耗。在允許的情況下采用價格低廉的材料，盡可能使零件做到無廢料及少廢料衝裁。

⑶設計的無線端子必須形狀簡單，結構合理，以有利於簡化模具結構、簡化工序數量，即用最少、最簡單的衝壓工序完成整個零件的加工，減少再用其他方法加工，並有利於衝壓操作，便於組織實現機械化與自動化生產，以提高勞動生產率。

⑷設計的無線端子，在保證能正常使用情況下，盡量使尺寸精度等級及表麵粗糙度等級要求低一些，並有利於產品的互換，減少廢品、保證產品質量穩定。

⑸設計的無線端子，應有利於盡可能使用現有設備、工藝裝備以及工藝流程對其進行加工，並有利於衝模使用壽命的延長。
